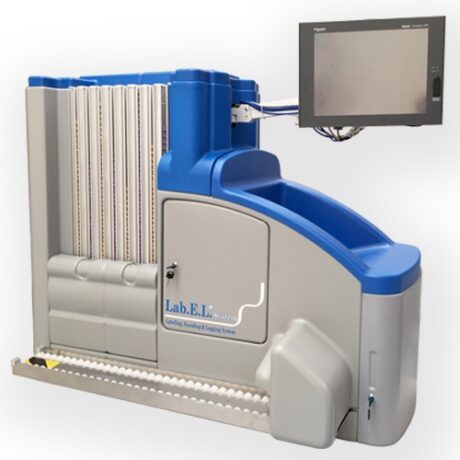

Etiquetadora automática de tubos LAB E.L., 8 columnas

Etiquetadora Lab E.L. para trazabilidad completa de extracción de sangre y la producción automática de kit de paciente. Capacidad 344 tubos de 13×75, 13×100 y 16×100. Máximo número de tubos distintos 8.

Referencia: LBL-SYS-08

Consultar

Referencia: LBL-SYS-08

Descripción

Lab.E.L.™ es un útil instrumento para dotar de trazabilidad completa la extracción de sangre y la producción automática de un Kit de Paciente, que contiene todos los materiales relacionados con la fase de colección de sangre. De esta manera es capaz de gestionar la correcta dispensación de tubos etiquetados y de etiquetas auxiliares para tubos no sanguíneos. Los tubos se precargan con un rack de carga, para que el instrumento se alimente de ellos de manera desatendida.
SEGURIDAD

Lab.E.L.™ etiqueta con alta precisión cada tubo sin posibilidad de error. EL primer control de calidad son las 8 filas verticales de carga continua de tubos, 1 para cada tipo de tubos.

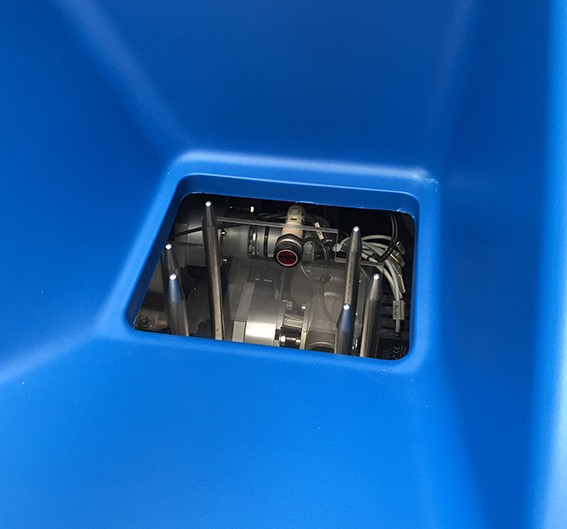

Una cámara CCD efectúa un control de calidad de la posición y visibilidad de cada etiqueta adherida asegurándose de que ningún tubo erróneamente etiquetado siga en el proceso.
El sistema Automatic By-Pass detecta que hay en línea tubos con algún error de etiquetaje y genera automáticamente un Kit de Paciente con pegatina ERROR, ordenando la impresión de un nuevo Kit de Paciente correcto completo.
EL software y la etiqueta incluye el lote y caducidad de los tubos empleados, para dar mayor certidumbre al uso apropiado de materias primas.
Color Cap Sensor es un detector interno que detecta el color del tapón, efectuando así un doble control de calidad sobre el tipo de tubo empleado. Un color erróneo inesperado dispara el Automatic By-Pass y el kit de paciente de error antes explicado. Corrige posibles errores del operario al cargar los tubos.
Los tubos etiquetados se producen bajo el concepto del Patient-Kit™, una bandeja sellada, personal y claramente identifica para un paciente, que hace imposible el error humano al manipular tubos no asignados a ese paciente.

TRAZABILIDAD
La etiqueta de cada tubo incluye
1. Hora y Fecha del etiquetaje
2. Número de lote de los tubos de vacío
3. Fecha de Caducidad del lote de tubos

Además Lab.E.L.™ puede imprimir en la etiqueta de cada tub la Secuencia de Extracción de Sangre o “secuencia de Flebotomía” o secuencia ordenada de extracción en la etiqueta de cada tubo según el estudio de la Joint Commission y las recomendaciones del CLSI.

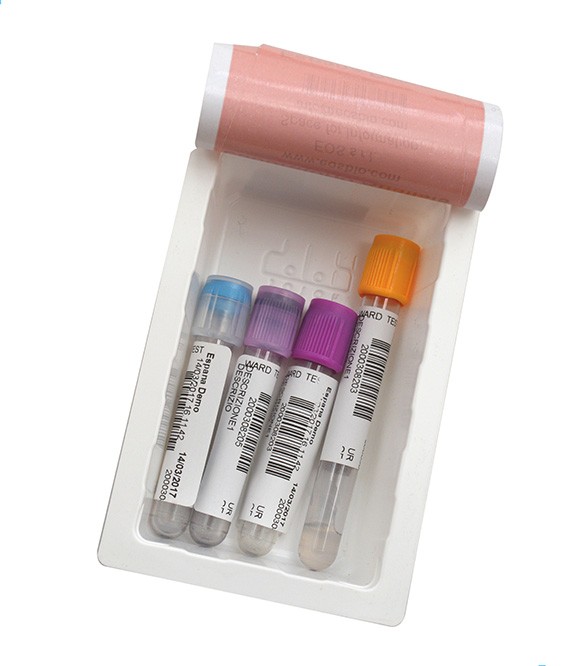

Lab.E.L.™ genera el Patient-kit™ o Kit de Pacient, una bandeja sellada, individualizada y personal con los tubos etiquetados para cada paciente, incluyendo asimismo etiquetas extra para parámetros y tubos auxiliares. La etiqueta adherida al Patient Kit identifica claramente al pacient(nombre y apellidos) la fecha y la hora y todos aquellos otros datos que el Servicio considere de interés.
Patient-Kit tiene una etiqueta personalizable que puede incluir mensajes, alarmas o indicaciones sobre el proceso ulterior…”Dirijase a zona extracción” o condiciones especiales en la extracción del paciente

Puede incluir hasta dos códigos de barras; la del paciente, y la del procedimiento (p. ej.dos extracciones distintas en el día para el mismo paciente)
Puede incluir publicidad de un anunciante o patrocinador
Puede imprimir nombre del médico, o nombre del análisis, o número de la cama si se trata de pacientes en planta.

El software de gestión de Lab.E.L™ puede incorporar otros puntos críticos del proceso de extracción, como la entrega del informe o volante del paciente, o su entrada en el box de extracción, con lectores de códigos de barras del informe y o de la pulsera adhesiva del paciente o ingresado, y de datos del operario que efectúa la extracción.

AUTOMATIZACION y FLEXIBILIDAD

Carga desatendida de tubos.El equipo no necesita detenerse para poder insertar más tubos en las columnas de carga y además el Buffer de carga desatendidaes casi ilimitado, la capacidad de pre-carga de tubos es de 344, y 80 la de bandejas vacías para alojar tubos (Patient-kit).

Buffer de salida de Bandejas: Hasta 15 bandejas de tubos (Patient-Kit) se pueden acumular en la plataforma de recogida, dando tiempo al encargado para atender nuevos pacientes.

La integración del software con la zebra de eitquetas para pulseras, o con los totem de recepción de pacientes son otro punto de automatización del sistema

Impresión Bajo Demanda: El equipo puede funcionar imprimiendo el Patient Kit bajo demanda, esto es, no pre-imprimiendo los kits de tubos de pacientes con cita previa, sino a la llegada del paciente y tras escanear su petición

Ante la necesidad se pueden emplear más de una columna del total de las 8 para el mismo tipo de tubo.
El Patient-kit™ se puede producir sin etiqueta adhesiva de sellado.

Equipamiento estándar de Lab.E.L.™

EL equipo Lab.E.L.® está equipado con los siguientes elementos:
I. Cargadores de llenado a mano que permiten el traslado correcto del tubo de pruebas al interior de las columnas de almacenaje.

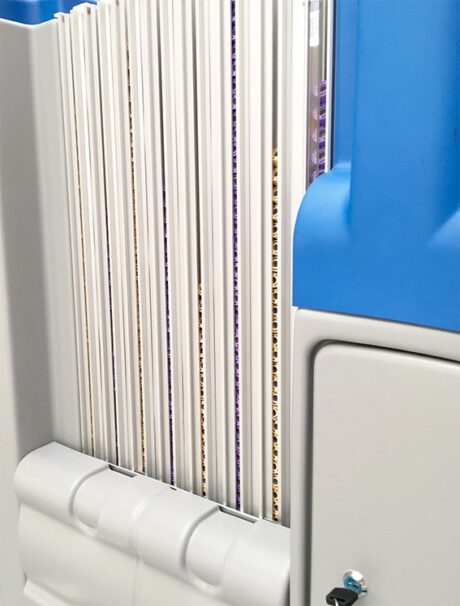

II. 8 Columnas de almacenaje o carga de tubos, que pueden estar llenas por cargadores apropiados para llenado a mano (véase el punto I). Para todos los tipos de tubos es posible dedicar una o más columnas.
III. 3 Impresoras térmicas Internas: una dedicada a la impresión de etiquetas para ser aplicadas a los tubos de pruebas, otra dedicada a la impresión de las etiquetas auxiliares (para aplicarse a muestras biológicas recogidas en otro tipo de envase) y la tercera impresora, dedicada a la impresión de la etiqueta que cubre el Patient Kit®.
IV. Un cargador de las bandejas vacías Patient-Kit™. El cargador es llenado a mano y puede dar cabida hasta un máximo de 80 kits.
IV. Una cinta con rodillos para trasladar los tubos a la zona donde aplica la etiqueta y por lo tanto sobre el kit.
V. Una cinta que transporta el Patient-Kit™ cuestión.
VI. Pantalla de PC a color

Información Adicional

Información adicional:

Velocidad de Producción de Patient-Kit™, o packs de tubos x paciente 200/hora
Compatibilidad en manejo de tubos 13×75, 13×100, 16×100
Máximo número de tubos distintos 8
Autonomía de carga de tubos 344
Autonomía de las impresoras 1000 etiquetas/rollo, 1500 etiquetas de Patient-Kit™
Códigos de barras aceptados:Codabar, Codabar D, Código 128, EAN13, EAN8,
Interleaved 2 de 5, UPC A, UPC E, Código 39, Postred,
marco finlandés A, B, C e MSI.

Dimensiones 1330x740x1060mm (anchxfonxalt)
Peso (Kg) 175

Presentación

Presentación: Lab.E.L.™ es un instrumento creado bajo el concepto de la norma ISO15189 en Pre-Analítica, con el fin de acometer los mandatos de Seguridad, Trazabilidad, Automatización y Ahorro

Unidades: 1 ud
